Подключение к ПЛК и HMI по IP

Проект у вас, оборудование — на объекте

GhostLink даёт вашему компьютеру доступ к IP-адресам оборудования за удалённым Клиентом. Вы открываете проект в своей CODESYS, MasterSCADA или другой рабочей программе. Копировать проект на ноутбук объекта для этого не нужно.

Файл проекта и IDE остаются на вашем компьютере. Данные обмена с устройством, в том числе запись программы в контроллер, проходят через relay-сервер. Как устроено соединение. Для доступа по IP удалённый рабочий стол не нужен; условия отдельного Windows RDP.

Подготовьте два компьютера и адрес устройства

1. Уточните IP и маску ПЛК/HMI, а также нужный способ подключения в его документации. В примерах ниже ПЛК — 192.168.117.10, сеть — 192.168.117.0/24.
2. Убедитесь, что компьютер объекта уже видит устройство локально. GhostLink не исправит обрыв кабеля или неверный адрес самого ПЛК.
3. Запишите, какой адаптер компьютера объекта подключён к оборудованию, его IP, маску, шлюз и DNS. Не меняйте адреса действующего оборудования для первого теста.
4. Согласуйте разрешённые действия. Начните с чтения состояния, а не с загрузки программы в контроллер.

Подсеть — группа адресов одной сети. Запись /24 соответствует маске 255.255.255.0; /32 в маршруте означает один конкретный IP.

Для сети с ограниченным доступом заранее уточните требования к внешним соединениям у администратора.

Установите Engineer у себя, Клиент — на объекте

1. Откройте страницу скачивания. Проверьте указанную версию и условия лицензии, затем скачайте Engineer для своего ноутбука и Клиент для компьютера объекта.
2. Запустите соответствующий установщик на каждом компьютере. Для установки приложения и системной службы нужны права администратора. Как проверить источник установщика.
3. После установки запустите приложения обычным способом из меню Windows. Не запускайте обе роли на одном компьютере вместо пары «ваш ноутбук — объект».
4. Сверьте версии двух приложений. Если интерфейс отличается от руководства, сначала проверьте доступное обновление и его версию.

Запустите Клиент и передайте его ID

1. На компьютере, подключённом к оборудованию, откройте GhostLink Client. Клиент предоставляет доступ к локальной сети объекта.
2. Дождитесь состояния «зарегистрирован» в строке «Регистрация» и проверьте, что отметка «Сигнал» обновляется. В стандартной сборке 0.4.0-dev.10 / 0.4.0.31 для сигнала задан интервал 10 секунд; после успешного ответа Клиент показывает время сервера в UTC. Это период попыток, а не предельное время регистрации. Один только ID не подтверждает связь с сервером. Регистрация приложения на сервере происходит автоматически и не требует создания пользовательского аккаунта. Если отметка не меняется или показана ошибка, перейдите к проверке связи и ID.
3. Найдите блок «ID для инженера». Нажмите на ID, чтобы скопировать его, и передайте девять цифр человеку, который подключается из Engineer. Не путайте этот ID с IP ПЛК.
4. Оставьте Клиент запущенным и компьютер включённым. Проверьте, что он не теряет интернет и локальную связь с оборудованием.

В окне «Настройки Client» нет отдельного мастера публикации подсети. Нужный LAN-адаптер и адреса оборудования выбираются из Engineer после подключения — раздел 6.

Если владелец включил пароль на подключение к Клиенту, получите его по согласованному каналу. Это отдельный пароль объекта, а не пароль вашего аккаунта GhostLink. ID и пароль не следует публиковать.

Где находятся локальные настройки Клиента

Откройте Engineer и подготовьте проект

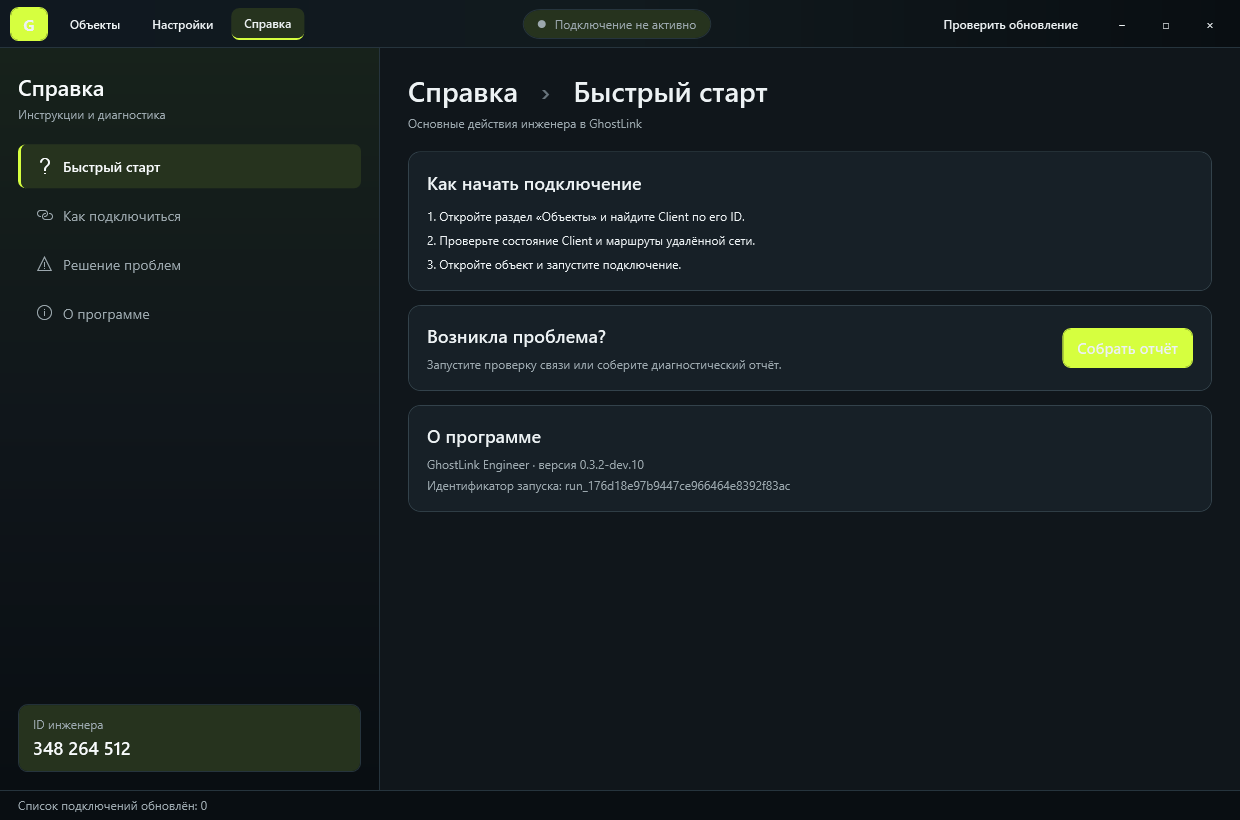

1. Запустите GhostLink Engineer и откройте «Объекты».
2. Держите рядом ID нужного Клиента и, если он установлен, пароль объекта. Данные аккаунта для этого шага не нужны.
3. Подготовьте локальный проект и программу для вашего контроллера или панели. Нужные драйверы, лицензии IDE и пароль оборудования GhostLink не заменяет.

Объект в Engineer — сохранённое подключение к конкретному Клиенту. Разные заказчики могут иметь одинаковые IP оборудования, поэтому всегда сверяйте ещё и ID объекта.

Для переноса списка на другой компьютер откройте «Настройки» → «Основные» → «Аккаунт и облако». В .31 перенос выполняется вручную; порядок описан ниже.

Найдите Клиента, начните сессию и включите сеть

Порядок: активная сессия → выбранный LAN-адаптер → применённый маршрут → ответ нужного устройства. «Сохранить» записывает профиль; «Применить» включает сеть.

Сначала — соединение с объектом

Поле «Поиск по ID» крупнее

На узком экране прокрутите фрагмент по горизонтали. Нажмите, чтобы открыть общий снимок.

1. В разделе «Объекты» найдите поле «Поиск по ID», введите девятизначный ID Клиента и нажмите «Найти».
2. После успешного поиска откроется найденный объект. Проверьте его ID и состояние: это должен быть нужный компьютер объекта, доступный онлайн. Найденное подключение сохраняется локально; понятное имя можно задать в «Данные клиента» → «Локальное имя» → «Сохранить».
3. Нажмите «Подключиться». Если запрошен пароль Клиента, введите пароль, полученный от владельца объекта.
4. Дождитесь активной сессии. Сообщение «Доступ к сети ещё не включён» на этом этапе нормально: следующий шаг включает обмен с оборудованием.

Как выглядит открытый объект перед «Подключиться»

Выберите адаптер компьютера объекта

1. В выбранном объекте откройте «Адаптеры». Эта возможность становится доступна после подключения к этому Клиенту.
2. В разделе «LAN-адаптеры Client» раскройте карточку Ethernet, USB-LAN или Wi-Fi, физически подключённого к ПЛК/HMI. Сверьте название и «IPv4-адреса Windows» с данными, подготовленными на объекте.
3. Нажмите «Использовать адаптер» или «Подтвердить выбор», если нужный адаптер уже выбран. Если его адрес подходит сети оборудования, менять IP Windows не нужно.

Затем — адреса оборудования и «Применить»

1. Откройте «Сеть и маршруты». В строке «IP-адрес / подсеть» укажите IP ПЛК, а в поле «Маска» — 32 для одного устройства. Дополнительную строку создаёт кнопка «Добавить адрес или сеть».
2. Для первого теста оставьте только согласованный адрес устройства. Удалите ненужные старые строки; не включайте доступ ко всей подсети без необходимости.
3. Нажмите «Применить» и дождитесь сообщения «Маршруты применены. Доступ к сети включён». При ошибке сохраните её текст — не считайте активную сессию подтверждением сетевого доступа.

IP, маска и «Применить» крупнее

На узком экране прокрутите фрагмент по горизонтали. Нажмите, чтобы открыть общий снимок.

Если показано «Маршруты применены. Контрольное устройство пока не отвечает», отдельно проверьте сам ПЛК: применение маршрута и ответ устройства — разные результаты.

«Сохранить» сохраняет профиль маршрутов на вашем компьютере. «Применить» отправляет настройку в действующую сессию и включает сеть. Это разные действия.

Подключитесь к ПЛК или HMI из своей программы

1. На своём ноутбуке откройте проект, соответствующий устройству на выбранном объекте.
2. В настройках соединения своей программы укажите реальный IP устройства, в примере 192.168.117.10. Здесь не нужны /32, ID Клиента или адрес сервера GhostLink.
3. Начните с безопасного чтения состояния. Проверьте имя, тип или другой известный признак устройства, чтобы не перепутать его с локальным оборудованием.
4. Оставляйте Engineer и Клиент запущенными всё время обмена. Запись программы в контроллер выполняйте только в согласованное окно работ.

Автоматический поиск устройств в IDE и доступ по известному IP — разные возможности. Сначала проверьте прямое соединение. Упоминание CODESYS, MasterSCADA или EasyBuilder Pro не означает совместимость со всеми их версиями, драйверами и операциями. Как проверить своё сочетание ПО и оборудования.

Отключитесь штатно и проверьте восстановление

1. Завершите онлайн-работу в IDE. Дождитесь окончания загрузки, чтения или записи данных.
2. В Engineer нажмите «Отключиться», чтобы завершить всю сессию. Кнопка «Отключить сеть» в «Сеть и маршруты» выключает только доступ к оборудованию и не равна завершению всей сессии.
3. Проверьте состояние отключения и отсутствие ошибок очистки. Если меняли IP Клиента, убедитесь на объекте, что локальная связь и исходная конфигурация восстановились.
4. Для повторной работы откройте сохранённый объект, проверьте ID, нажмите «Подключиться», сверьте адаптер и маршруты и при необходимости снова нажмите «Применить».

Крестик главного окна сворачивает приложение в трей. Не используйте его вместо команды «Отключиться».

Проверьте шаг, на котором остановилось соединение

Где смотреть состояние и диагностику

Сначала проверьте «Состояние подключения» выбранного объекта и состояние сети в «Сеть и маршруты». Раздел «Диагностика» доступен после подключения к выбранному Клиенту; он помогает проверить канал и доступные показатели сессии.

Доступность полной истории и графиков зависит также от версии сервера. Отсутствие дополнительной истории само по себе не доказывает, что канал до оборудования не работает.

Начало работы и будущие тарифы

В публичной бете можно скачать обе роли, установить и начать подключение без регистрации, заявки, приглашения или активации GhostLink. Оплата отключена; действующих тарифных квот сейчас нет. Это не обещание бесплатного доступа навсегда или отсутствия технических ограничений.

Личный кабинет не является обязательным шагом первого подключения. Объекты и маршруты сохраняются локально без аккаунта. Для ручной облачной копии профиля в .31 используется отдельный вход — порядок переноса ниже.

Сохраняйте объекты и переносите профиль осознанно

На каждом объекте работает свой Клиент со своим ID. В Engineer задайте понятное «Локальное имя», нажмите «Сохранить» и сохраните маршруты именно для этого объекта. Для переключения закончите обмен, отключитесь от первого объекта и только затем подключайтесь ко второму.

В 0.4.0.31 откройте «Настройки» → «Основные» → «Аккаунт и облако». Эта версия использует ручную синхронизацию:

1. На первом компьютере войдите в облачный аккаунт и нажмите «Сохранить в облако». Дождитесь подтверждения.
2. На другом компьютере установите Engineer, откройте «Аккаунт и облако» и войдите в тот же аккаунт.
3. Перед загрузкой облачной копии завершите активное или начинающееся подключение. Нажмите «Обновить сведения», проверьте копию и выберите «Загрузить из облака». Прочитайте подтверждение замены локального профиля; прежний список сохраняется в резервной копии.
4. Перед подключением вновь сверьте ID объекта, адаптер и маршрут. Пароли объектов и локальные адаптеры не переносятся облачной копией.

Сохраняются имя, оформление, список Клиентов, избранное и маршруты с комментариями. Перенос профиля не равен переносу всех диагностических журналов и не гарантирует полную историю всех сессий.

Для .31 используйте ручные команды облачной копии. Доступность регистрации и входа проверяйте отдельно; для локального сохранения объектов и обычного подключения аккаунт не нужен.

Как выглядит окно «Аккаунт и облако» до входа

Что передаёт соединение и что проверять отдельно

Основной путь этой инструкции — доступ по IPv4 через сервер GhostLink (Relay). UDP-транспорт и резервный WebSocket-канал не следует путать с прямым P2P-соединением между двумя компьютерами. В .31 прямое P2P-соединение не используется. Роль relay и границы доверия. Для ограниченной сети см. что уточнить у администратора.

Не добавляйте маршруты к интернету целиком, чужим сетям или инфраструктуре управления. Для первого подключения достаточно одного IP оборудования. Расширяйте доступ только после проверки и согласования.

Выберите задачу подключения

В каждом примере — что подготовить, какой адрес указать и как проверить результат. Адреса учебные: замените их на адреса своего объекта
